國產“黑匣子”誕生記

點擊：作者：記者來源：中航工業微信號發布時間:2025-02-16 10:35:53

在中國航空工業歷史博物館里“挖”寶

在中國航空工業的歷史長河中深挖細掘

近日，國外空難頻發，讓人心情沉重，而“黑匣子”是了解真相的關鍵。如今，大眾對“黑匣子”這個詞已經很熟悉，那究竟什么是“黑匣子”，我們有國產的“黑匣子”嗎？

“黑匣子”專業名稱叫飛行參數采集記錄系統，簡稱“飛參”。它是飛機的數據記錄設備，在飛行事故調查、飛機裝備質量監控、飛行訓練評估、飛行安全預警中發揮著至關重要的作用。因此，無論是軍機還是民機，飛參都是現代飛機不可缺少的機載系統之一。

在航史館第二展廳第三部分中“科研基礎設施建設”部分的展柜里，就陳列著我國第一代和第二代飛參實物。20世紀80年代初，中航工業千山成功研制國產磁記錄第一代“飛參”，代表產品即FJ-1型飛行參數記錄系統；80年代末，國產帶防墜毀殼體第二代“飛行數據記錄器”問世。其代表產品FJ-30飛行數據記錄系統，作為真正意義上的“黑匣子”，填補了我國航空機載設備的一項空白。

作為中國飛行參數及視頻采集記錄系統的誕生地，千山從20世紀80年代初，利用自己在磁記錄技術方面的優勢，從FJ-1型飛參開始，通過不斷跟蹤國外技術發展，先后掌握了墜毀幸存/數據記錄，嵌入式計算機在機載數據采集和實時處理方面應用的技術，飛行數據地面處理/挖掘技術，形成了上述三方面的技術專長和核心能力，經過堅持不懈的市場開發和技術改進，逐漸成為國內飛行數據采集記錄系統的主要供應商之一。

技術積累

20世紀60年代末，剛成立的千山立足“三線”，自力更生，邊建設、邊研制、邊生產，主要從事測試設備和系統的研制。主要產品有用于新機試飛測試的SM-1、SM-2數據采集磁記錄系統，有用于發動機試車測試的TP-1、TP-2調頻磁記錄系統和CZ-1、CZ-2數字轉速表等。

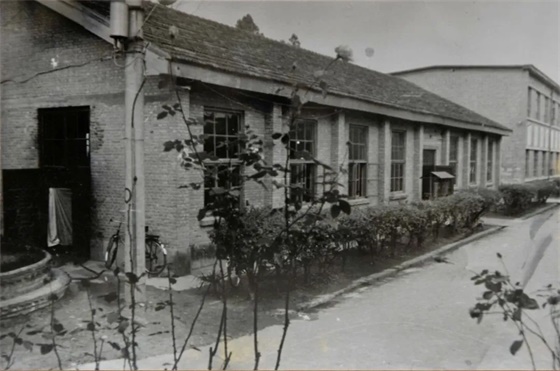

▲20世紀60年代的千山廠區

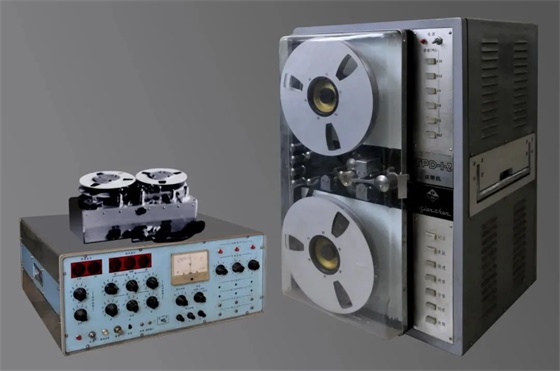

▲TP-1型調頻磁記錄系統

這期間，千山先后研制出調頻式、數字式磁記錄器和數據處理系統等產品，初步確定了以數據為核心，布局發展采集、記錄、防護和處理等專業的技術發展方向，為產品持續發展奠定了堅實基礎。

為殲7C設計

1979年2月，第三機械工業部部長呂東在企干會上提出：“在確?，F(xiàn)有作戰機種齊裝配套的基礎上，實現更新一代，研制一代，預研一代，初步改善部隊和民航裝備”，千山就如何為“三個一代”服務，進行學習研討，并提出加快新品研制的構想。

當時，中航工業成都所開始殲7C飛機（也稱殲7Ⅲ）的設計，蘇制飛機上裝有的光電式CAPHH-12記錄器，已然不適應新一代飛機的要求。千山得知后，立即赴成都推薦磁記錄器解決方案。經過反復論證，取得了以下共識：用數字式磁記錄器替代光電式模擬記錄器是機載技術發展的趨勢，其記錄參數由幾個增加到幾十個并能在地面快速處理，便于飛機故障檢查；飛行數據的積累能為制定飛機載荷譜、強度規范提供依據。

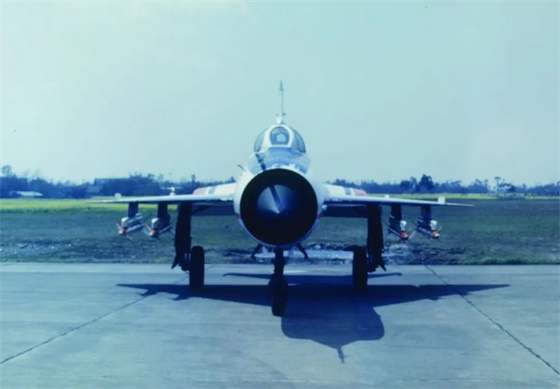

▲殲7C飛機

1980年5月，航空工業部在成都召開殲7C飛機成品協調會。會上，千山與成都所、成飛簽訂了“FJ-1飛行參數記錄系統成品協議書”。FJ-1飛參系統由此立項、定點，首型國產軍機飛參研制進入實質階段。

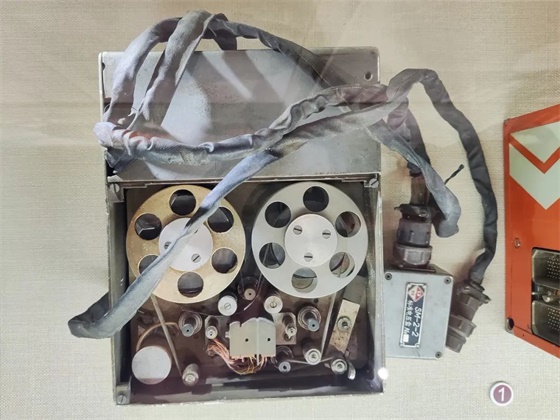

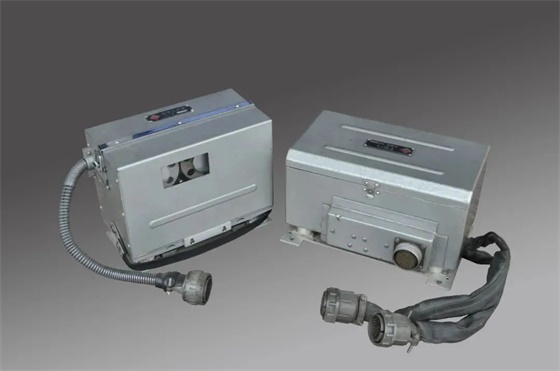

▲FJ-1飛參

FJ-1飛參由機載數據采集器FA-1和磁記錄器FB-1組成，其技術特點如下：

★記錄器用半英寸磁帶記錄6.5小時

數據采集器采用中小規模的數字集成電路，通過組合邏輯和時序邏輯控制，分時采集機上32個參數，數字化和格式化后傳送至記錄器，模擬量采集和記錄精度為1%。

★系統配有外場履歷輸入、地面數據處理軟件

因千山當時不掌握記錄器墜毀幸存技術，所以FJ-1記錄器不具有墜毀幸存能力。

第一代誕生

“沒有條件，創造條件也要上……”乘著改革開放的春風，千山干部職工迸發出前所未有的熱情和干勁，設計人員日夜奮戰，很快拿出各類圖紙。零件加工過程中，所有部門為該項目開“綠燈”，保證生產進度。1982年，3套樣機階段性完成，并按航標要求完成各類例行試驗。

1983年8月，在完成系統地面聯試和科研試飛后，FJ-1飛參得到了振奮人心的試飛結論——“FJ-1飛參系統是我國首次自行研發的飛機疲勞壽命監控測試系統，它的投產和使用必將會加速飛機疲勞壽命研究工作的進度，標志著航空事業史上又邁開了新的一步，填補了我國飛機疲勞監控測試的空白和國內機載飛行參數記錄器空白。”國產第一代飛參宣告誕生。

▲FJ-1A系統設計定型會

從此，國產軍機有了自己的飛參系統。

FJ-1飛參系統根據美國ARINC573標準和我國航空發展具體要求，在既無國外樣機、又無圖樣資料參照的情況下，吸取自身研制航空測試產品技術基礎進入自行設計制造的，具有獨立的知識產權，采用磁帶記錄介質，記錄參數30—40個，記錄時間8小時，促使國內航空飛行參數從人工模擬判讀進入快速計算機數字化處理的新階段，大大提升了航空機載記錄技術。

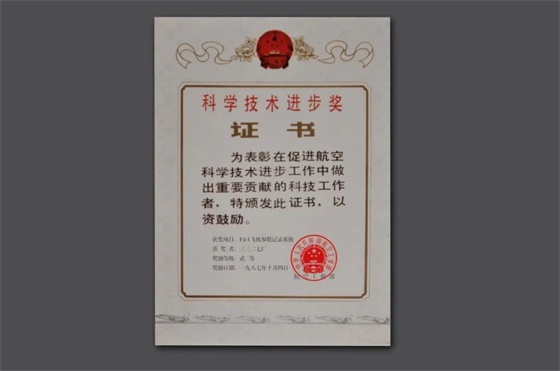

1986年，第一代飛參作為機載設備開始批量裝備部隊，陸續配裝空軍殲7C、殲8Ⅱ、殲教7三型飛機。1987年10月，FJ-1飛參系統榮獲航空工業部科學技術進步獎二等獎。

“黑匣子”問世

“航空為本”不動搖，“轉民”“保軍”兩不誤。研制軍機飛參的同時，千山緊跟形勢任務變化需求，加緊研制國產民機飛參。

1981年11月，第三機械工業部下發文件，FJ-30飛參系統正式立項。真正意義上的飛機“黑匣子”，除了能鑒定飛機質量、監控飛機故障等功能，至關重要的是具有防墜毀性。“黑匣子”需要一個“金剛不敗”之身。

項目團隊歷經磨難，終于尋覓到了一種稀貴金屬。經過無數次的合成冶煉，終于形成最初的防墜毀殼體材料。1984年春，第一批防護殼體完成，開始試驗。然而，在經歷過靜態擠壓、火燒、穿透、沖擊、海水浸泡等10余種試驗后，樣機除了一項試驗合格外，其他試驗均未通過試驗考核。

項目團隊認真總結經驗教訓，從頭分析合金配方，逐項考量冶煉工藝。在冶金研究所，他們同技術員一道檢驗工藝流程，同工人一道在爐前觀察火候，重新出爐了一批新材料。一經檢驗，成果喜人。隨后的第二輪試驗進展相對順利，防墜毀殼體的研制取得階段性成果。

“金剛罩”有了，如何有效地記錄數據成為研發人員面對的又一道坎。采用微機控制數據采集和磁帶機步進電機的運行，無疑是一個全新的課題。如何設計滿足要求的高精度磁頭，如何保證磁帶運行張力穩定可靠，新老設計人員大量研究資料，使用地面模擬器反復試驗、分析，經過一段時間的攻堅，成功研制出了滿足技術要求的采集控制軟件和硬件。產品主要指標達到國際TSO-C51a標準，完成首次試驗考核。

1988年盛夏，FJ-30飛參系統樣機研制成功，送試飛中心定型試飛。當時，它與法國產的“黑匣子”同機校驗。每飛完一個科目，跟飛的設計員都要從一個小圓洞里鉆進后艙去檢修和調試產品。當時的機場像蒸籠一般，他們只能穿背心和短褲操作，滾滾熱浪和滿身大汗讓人陣陣眩暈。

最終，樣機經受了高度、高速、顛簸、波峰等極限考驗，試飛結論再一次振奮人心：“性能達到和超過國外同類產品，滿足適航要求，填補了我國航空機載設備的空白，結束了我國不能制造帶防護殼體的事故型記錄器的歷史！”

很快，FJ-30飛參系統順利通過中國民航西安航空器審定中心的審理。1988年12月，千山與西飛簽訂FJ-30飛參系統的第一份成品協議書。1989年12月，FJ-30飛參完成設計定型。后經衍生改型，形成系列化產品。

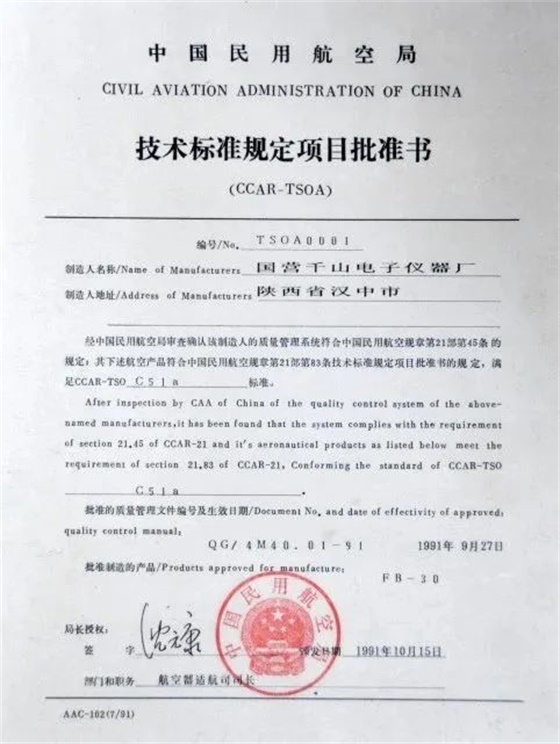

1991年10月16日，中國民航總局首次給國內航空機載電子產品頒發適航證，FJ-30飛參獲得國內第一部機載設備適航證書，編號0001。

隨即，新華社、人民日報、中央電視臺等數十家中央媒體向全世界報道了這則消息。從此，中國民機上也有了自己的飛機“黑匣子”！

第二代飛參首次具備墜毀幸存保護能力，符合ARINC717設計要求；采集記錄參數達到40—50個，記錄時間25小時；具備哈佛碼數字接口；采用磁記錄技術；具備滿足美國聯邦航空局TSO-C51a標準的防護能力。1989年開始批量配裝空軍在役機型，主要包括運7、運8、轟6系列等飛機，同時配裝國產運7系列民機。

經過五十多年的不懈努力，千山形成數據多元融合采集處理、數據存儲與墜毀幸存、數據應用與挖掘等核心專業能力，飛參/綜合數據管理專業創新能力持續提升，實現了飛參標準化、通用化、系列化發展，飛參逐漸演變成為航空客觀數據中心。依靠飛參，每年為部隊發現16000個問題隱患，為飛機維護發揮了重要作用。數據墜毀幸存能力持續提升，為事故原因分析發揮了關鍵作用。國內市場，產品覆蓋各型軍機，全面列裝空、海、陸等型號；國外市場，獨立出口、批量列裝國外先進戰機，開創了我國航空機載產品批量裝備西方先進戰機的先河。
